Ventiflex® PLUS

Niezwykle łatwe w montażu systemy wentylacji rozdzielaczowych

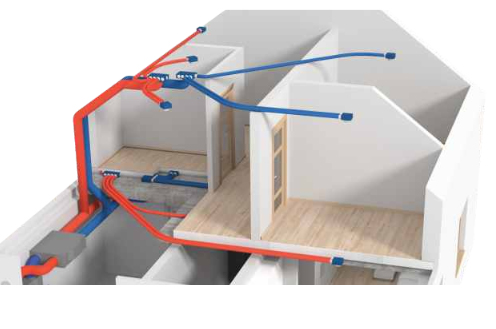

System Ventiflex to elastyczne kanały wentylacyjne, skrzynki rozprężne, rozdzielacze oraz dodatkowe elementy umożliwiające budowę dowolnego systemu wentylacji wywiewnej lub nawiewono-wywiewnej z rekuperacją. System Ventiflex pozwala wygodnie i szybko wykonać montaż instalacji wentylacji mechanicznej, którą łatwo można schować w wylewkach, stropach, pod suchymi czy mokrymi tynkami.

Główne zalety systemu

Łatwy montaż - bez używania specjalistycznych narzędzi (łączenie na wcisk)

Higiena - antystatyczne oraz przeciwgrzybiczne i antybakteryjne właściwości wewnętrznej powłoki pozwalają zachować wymaganą czystość systemu - pleśnie ani grzyby nękające systemy wentylacji, nie mają szans rozwoju - wysoka higiena dostarczanego powietrza zapewniona.

Estetyka - mała waga a jednocześnie wysoka sztywność przewodów Ventiflex umożliwia zalewanie ich w stropie bądź w wylewce - estetyka instalacji. Niewielka średnica kanałów Ventiflex pozwala na montaż systemu pod suchym tynkiem lub boazerią.

Niewielkie straty ciśnienia - ograniczona do minimum ilość łączeń oraz kształtek (kolana, trójniki) oraz łagodne łuki rozprowadzanych przewodów gwarantują minimalne straty ciśnienia na instalacji.

Brak korozji - w odróżnieniu od tradycyjnych instalacji na ocynkowanych rurach spiro, docinanych tarczą do metalu, co powoduje zerwanie warstwy ocynku i prowadzi do korozji, szczególnie w pomieszczeniach o zwiększonej wilgotności (łazienki, kuchnie itp.).

Łatwe i możliwe czyszczenie - możliwość dokładnego wyczyszczenia instalacji ze względu na brak wystających wkrętów montażowych oraz aluminiowych przewodów elastycznych typu fleks.

Brak szumu - zachowując reżim przepływu zawsze uzyskuje się bardzo dobre właściwości akustyczne.

Ventiflex® VT-130

To wydajny system wymagający tylko 52 mm warstwy izolacyjnej. Jest łatwy w montażu, dzięki niewielkim wymiarom.

Instalację Ventiflex® VT-130 rozprowadza się bezpośrednio na podłożu betonowym, jednak zaleca się ułożyć pod kanały wentylacyjne taśmę wygłuszającą grubości 2mm.

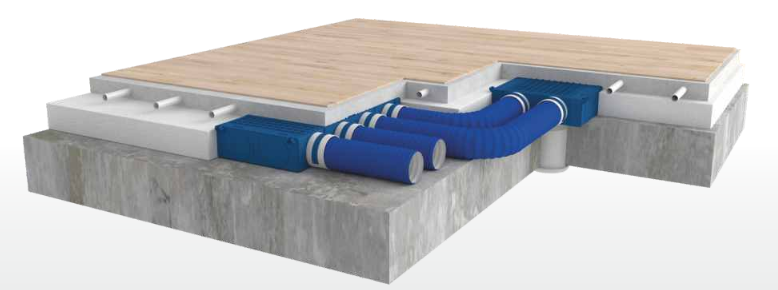

Konstrukcja podłogi z ogrzewaniem powierzchni (np. ogrzewanie podłogowe) i systemem VENTIFLEX® VT-130 jest wielowarstwowa. Na podłoże (np. beton) nakładana jest warstwa izolacyjna o grubości od 50 do 60 mm. Parametry kanału owalnego wynoszą 130 x 52 mm. Jastrych, czyli wylewka właściwa ma ok. 60 mm. Całość przykrywana jest górnymi wykładzinami podłogowymi np. kafelkami, panelami lub parkietem.

System wyposażony jest we wszystkie elementy niezbędne do wykonania nawet najbardziej złożonego układu:
• Skrzynki rozprężne, 1 i 2 kanałowe (przelotowe),
• Rozdzielacze, 3 i 5-ciokanałowe, wykonane z blachy stalowej ocynkowanej dla systemu 130, do montażu na gołej podłodze. Maksymalny przepływ powietrza 150-250 m³/h,
• Kolana i złączki, wykonane z plastiku, wys. maksymalna 52 mm.

Sieć ta jest niezwykle wygodna w montażu. Nie wymaga żadnych dodatkowych uszczelnień i pozwala zmontować układ wentylacyjny w budynku jednorodzinnym w przeciągu 1 -2 dni.

Inteligentna technologia – dyskretna konstrukcja

Ventiflex® VT-130 to wydajny system wymagający tylko 52 mm warstwy izolacyjnej. Łatwy w montażu, dzięki niewielkim wymiarom całkowita wysokość od podłoża to 140 mm. Instalację rozprowadza się bezpośrednio na podłożu betonowym. Opcjonalnie można ułożyć pod kanały wentylacyjne taśmę wygłuszającą 2mm (np. pianka brzegowa stosowana w wylewkach).

Ventiflex system kanałów wentylacyjnych

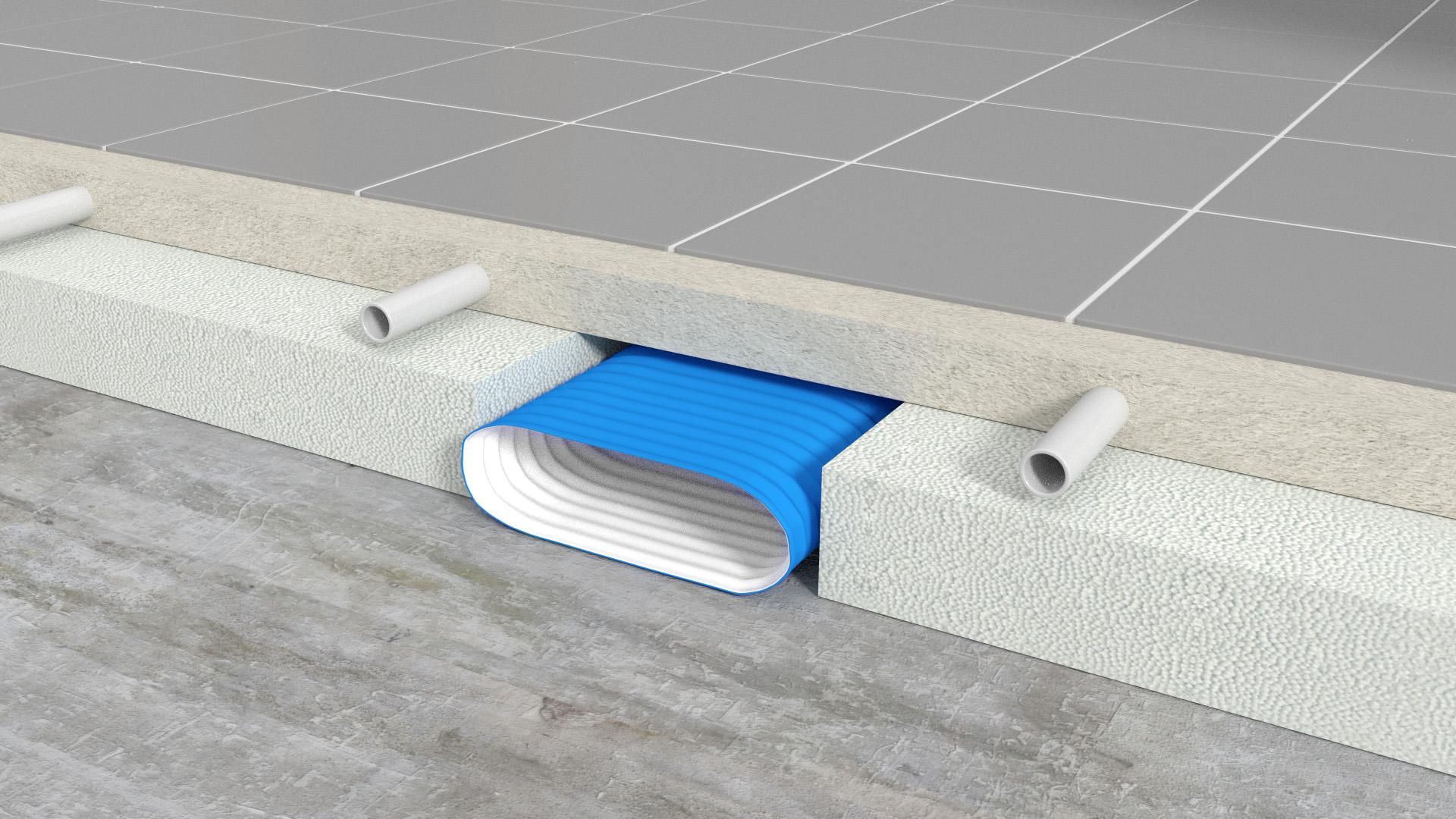

Konstrukcja podłogi z ogrzewaniem powierzchni (np. ogrzewanie podłogowe ) i systemem VENTIFLEX® VT-130:
Podłoże (np. beton)
Izolacja 50 – 60 mm
Kanał owalny 133 x 52 mm
Jastrych (wylewka właściwa) ok. 60 mm
Górne wykładziny podłogowe (kafelki, panele, parkiet)
Maksymalna długość przewodu 12 m, max 60 m³/h

System wyposażony jest we wszystkie elementy niezbędne do wykonania nawet najbardziej złożonego układu:

– Skrzynki rozprężne, 1 i 2 kanałowe (przelotowe).
– Rozdzielacze, 3 i 5-ściokanałowe, wykonane z blachy stalowej ocynkowanej dla systemu 133, do montażu na gołej podłodze. Maksymalny przepływ powietrza 150-250 m³/h.
– Kolana i złączki, wykonane z plastiku, wys. maksymalna 52 mm:
